Sportovně rekreační areál Džbán

Diplomky 2022

Autor: Marek Hais

Škola: ČVUT - Fakulta stavební

Vedoucí práce: MgA. Petr Kolář

Zařazeno do soutěže o cenu Kaplicky Internship

Objekt je součástí sportovně rekreačního areálu Džbán a součástí nového urbanistického řešení okolí vodní nádrže Džbán. V okolí objektu se budou nacházet venkovní sportoviště, pro které bude složit objekt jako centrální zázemí. Celkový tvar budovy vychází z koncepčního řešení předělu mezi městkou zástavbou a ladnou přírodou.
První z dvou hlavních pěších vstupů vychází přímo na jih na pláž z centrální vstupní haly, druhý je pak ve východní fasádě, kde je také vjezd zásobování kuchyně a vjezd automatického elektrobusu do objektu, který bude přivážet návštěvníky z metra Nádraží Veleslavín. Konečná zastávka elektrobusu je v místě vstupní haly, kde se nachází recepce a pokladny a také vstup do sportovního centra, na pláž, bufetu a restaurace. Ve sportovním centru se nachází boulder s lezeckou stěnou prostupující do druhého podlaží, posilovna a skatepark s venkovní částí. Šatny jsou oddělené a obsahují i zázemí trenérů. Další oddělené velké šatny jsou společné a slouží pro venkovní pláž, nachází se v nich převlékací kabiny, uzamykatelné skříňky a hygienické zázemí. Bufet je přístupný ze vstupní haly i přímo z pláže a navazuje na venkovní chillout zónu. V druhém podlaží se pak nachází a la carte restaurace a venkovní bar. Restaurace a bufet mají společnou kuchyň.
Materiálově je budova charakteristická hlavně jižní prosklenou stěnou, která je před nechtěnými slunečními zisky chráněna velkým přesahem střechy a ve 3NP venkovními žaluziemi. Tvář objektu propůjčuje také bílé ocelobetonové sloupořadí sloužící jako venkovní nosná konstrukce. Střecha objektu je navržena jako pochozí zelená střecha navazující na svah nad budovou.
Nosné konstrukce jsou železobetonové monolitické, v části s dodatečně předpjatými stropy. Venkovní sloupořadí je ocelobetonové lakované.

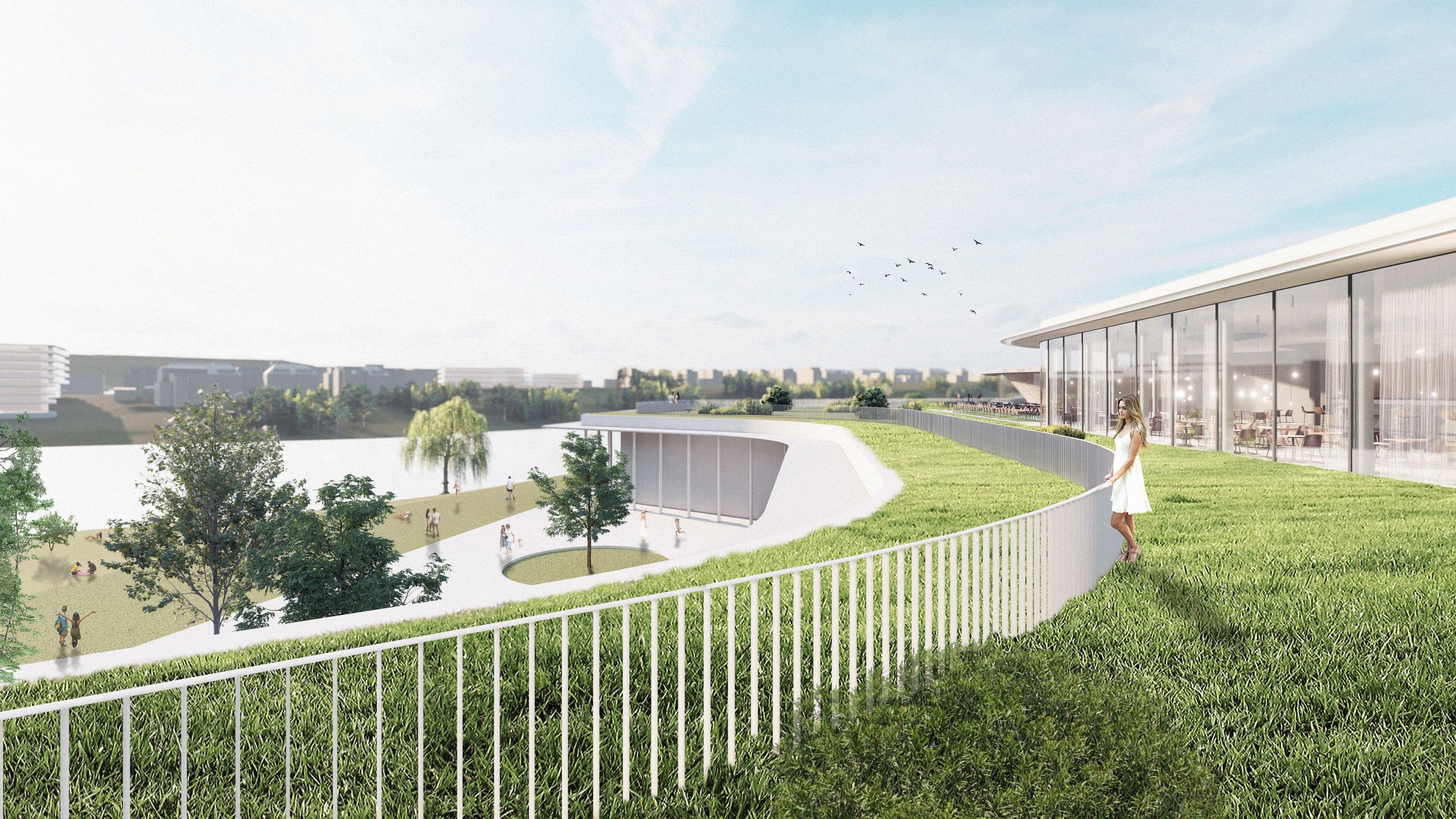

Pohled z horní terasy na restauraci, pod námi hlavní vstup do objektu a pláž u vodní nádrže Džbán
Krytá venkovní chillout zóna pro úkryt před sluncem i nepřízní počasí
Pláž Džbánu poskytuje slunečné louky i stín pod korunami stromů
Horní vyhlídková terasa s barem přisazeným k lezecké stěně
Lezeclé centrum poskytuje několik boulderových stěn a jednu hlavní lezeckou stěnu
Restaurace v druhém podlaží nabízí nádherný výhled na město i přírodu
Dolní samoobslužný bufet je určen pro návštěvníky pláže a přilehlého kempu
Vstupní hala jako srdce celého objektu
Návštěvníci přijíždějící elektrobusem z metra vystoupí přímo ve vstupní hale s recepcí a pokladnou

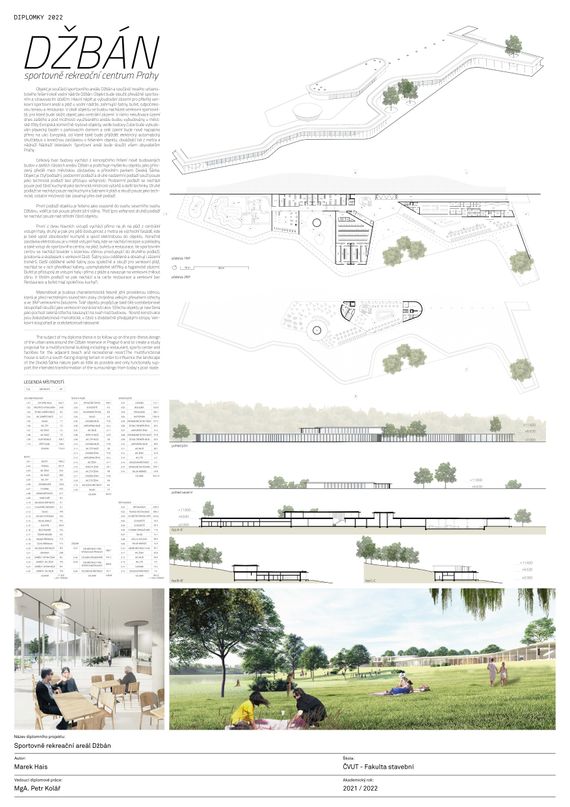

Stavební řešení - půdorys 2NP
Stavební řešení - řez
Stavební řešení - řez
Stavební řešení - statika
Stavební řešení - TZB
